pfSense如何創建和配置VLAN
虛擬區域網（VLAN）是一組邏輯上的設備和用戶，這些設備和用戶並不受物理位置的限制，可以根據功能、部門及應用等因素將它們組織起來，相互之間的通信就好像它們在同一個網段中一樣，由此得名虛擬區域網。VLAN是一種比較新的技術，工作在OSI參考模型的第2層和第3層，一個VLAN就是一個廣播域，VLAN之間的通信是通過第3層的路由器來完成的。與傳統的區域網技術相比較，VLAN技術更加靈活，它具有以下優點： 網路設備的移動、添加和修改的管理開銷減少；可以控制廣播活動；可提高網路的安全性。
在電腦網路中，一個二層網路可以被劃分為多個不同的廣播域，一個廣播域對應了一個特定的用戶組，默認情況下這些不同的廣播域是相互隔離的。不同的廣播域之間想要通信，需要通過一個或多個路由器。這樣的一個廣播域就稱為VLAN。
在這篇文章中，我將介紹如何在pfSense中創建和配置一個VLAN。 配置完成後，可以允許（或阻止）該VLAN與其他VLAN之間的通信，每個VLAN將能夠共享相同的Internet連接。配置分以下幾下步驟：
- 在24埠交換機上創建一個靜態VLAN。
- 將該VLAN從交換機中繼到pfSense上的LAN介面。
- 為該VLAN分配一個24位掩碼的私有IP子網。
我們假定：
- pfSense已經正確安裝，併為現有LAN介面提供了基本的Internet連接。
- 分配給LAN介面的網卡支持IEEE 802.1Q VLAN標識。
- 連接到區域網介面的交換機能夠支持基於埠的VLAN的創建、配置和中繼。
本文中使用的軟體版本如下：
- pfSense2.4.2-RELEASE-P1（AMD64）
本文中使用的交換機是Ciscor的SG200-26，千兆乙太網埠，基於Web的管理介面，同時支持多達256個基於埠和IEEE 802.1Q標識的VLAN。
每個交換機及其相關的管理介面不一定相同，你可以參照本文中的說明進行適當的調整。
交換機配置****
靜態VLAN（通常稱為「基於埠」的VLAN）是通過將交換機埠分配給預先配置的VLAN標識符來創建的。 在這個例子中，我將在交換機上配置一個靜態VLAN併為其指定一個VLAN ID 50。你也可以使用2到4094之間的任何正整數來表示VLAN ID，但應避免使用VLAN ID 1和4095，因為一般來說，大多數交換機默認將所有埠分配給VLAN ID 1， 並將VLAN ID 4095作為「丟棄」VLAN。

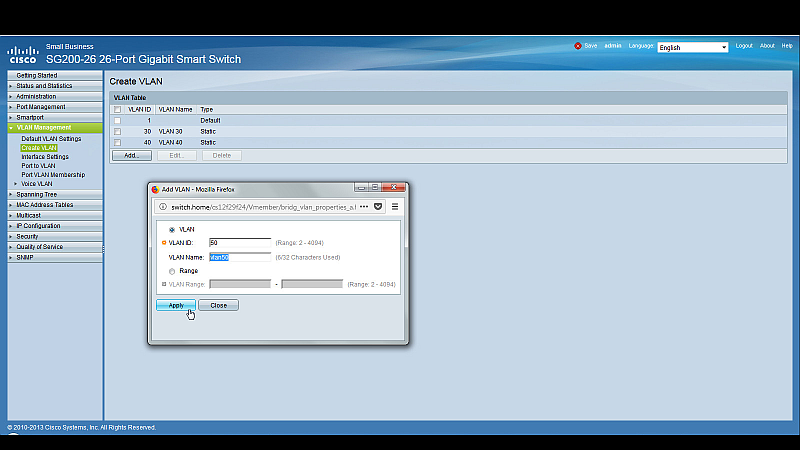

首先導航到VLAN Management->Create VLAN並選擇「Add」。在「VLAN ID」欄位中輸入值50，並在「VLAN Name」欄位中輸入一個名稱來表示該特定VLAN。 在這個例子中，我使用了名稱「vlan50」。完成後，點擊「Apply」。 （見下圖）
在將特定埠的成員資格分配給我們的新VLAN之前，我們必須首先將該埠配置為「Access」埠或「Trunk」埠。Access埠是只有一個VLAN成員的埠。 這種類型的埠通常用於連接通常不知道VLAN成員資格的終端設備，或者是因為它們的NIC不能將乙太網幀標記為VLAN ID，或者它們沒有配置為這樣做。 配置為Access埠的交換機埠在將乙太網幀發送到設備之前，將刪除所有VLAN訊息。 另一方面，Trunk埠可以承載多個VLAN流量，通常用於將交換機連接到其他交換機或路由器。 通常情況下，小型企業級交換機（如Cisco SG200）默認將每個埠指定為Trunk埠。
為了讓教程簡單明了，我們假設連接到交換機的設備沒有配置。在本例中，我們將埠19配置為Access埠，並將其分配給新創建的VLAN中的成員資格。 此外，我們還假設目前使用埠25將交換機連接到pfSense LAN介面，並將其配置為Trunk埠，並將它分配給新創建的VLAN中的成員資格。

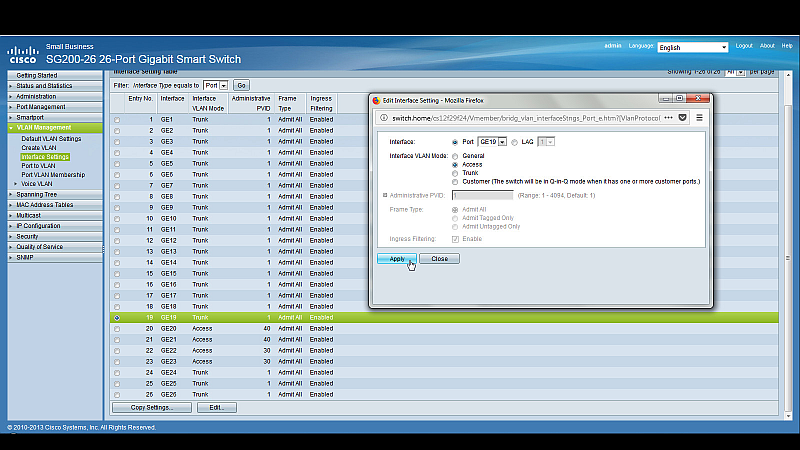

導航到VLAN Management->Interference Settings，選擇埠19，然後選擇「EDIT」。 將介面VLAN模式從「Trunk」更改為「Access」，然後選擇「Apply」（見下圖）。 現在按照類似的步驟將埠2配置為Access埠。

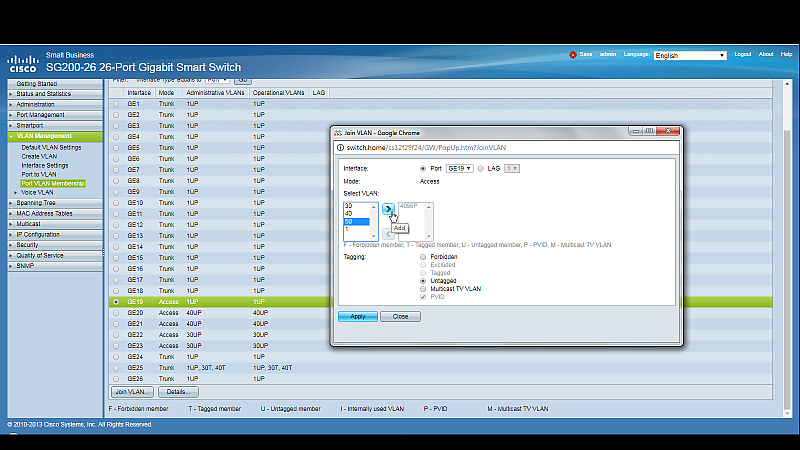

接下來，導航至VLAN Management->Port VLAN Membership，選擇埠19，然後選擇「加入VLAN」。 由於接入埠可以作為untagged添加到單個VLAN，我們需要先刪除交換機自動分配給每個埠（通常是VLAN 1）的默認VLAN。 突出顯示VLAN 1，方法是左鍵單擊，然後選擇箭頭圖標將其從介面中刪除。 現在突出顯示VLAN 50，然後選擇箭頭圖標將其添加到介面，確保從「Tagged」下的選項中選擇「Untagged」。 完成後選擇「Apply」（見下圖）。
將交換機埠19配置為Access埠並加入到VLAN 50中，同時配置連接到pfSense LAN 介面的埠25， 此埠將配置為Trunk埠並加入到VLAN 50中。

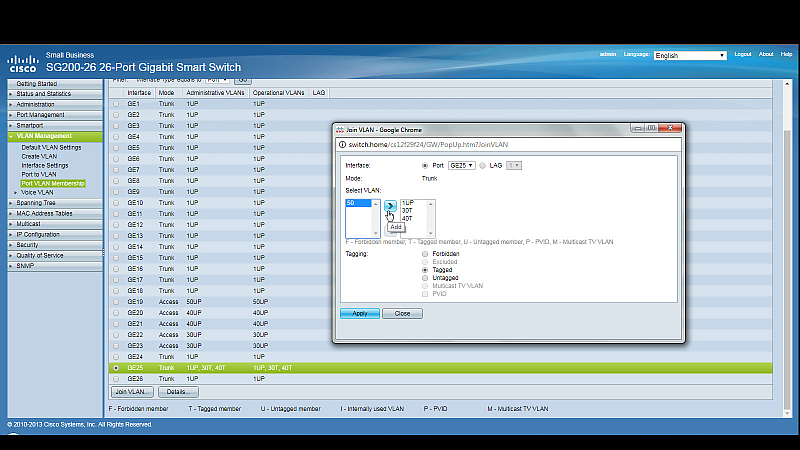

確保將埠25配置為Trunk埠，然後導航到VLAN Management->Port VLAN Membership，選擇埠25，然後選擇「Join VLAN」。 突出顯示VLAN 50，然後選擇箭頭圖標將其添加到介面，確保從「Tagged」下的選項中選擇「Tagged」。 完成後選擇「Apply」（見下圖）。
交換機配置完成，請確保將所做的更改保存到啟動配置中，以防交換機因任何原因重新啟動而丟失配置。
pfSense配置

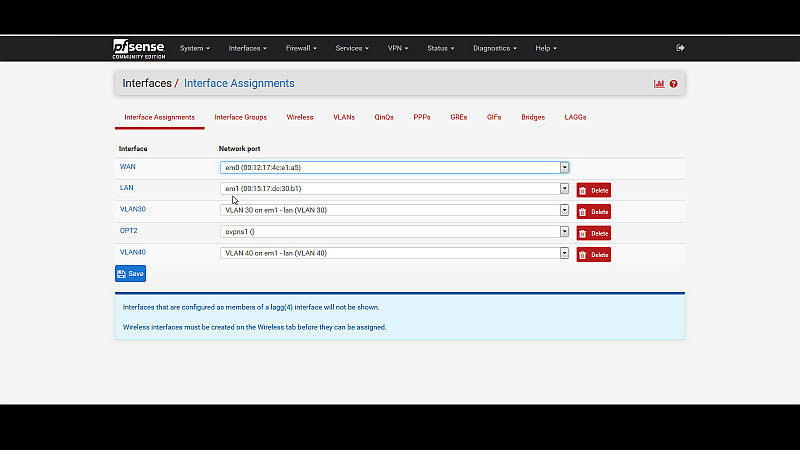

現在，我們需要在pfSense中配置VLAN 50。導航到網路_介面- >介面分配_，並記下分配給LAN網卡的設備驅動程序名稱。 在本例中，我們假定設備驅動程序的名字是「em1」（見下圖）。 LAN2介面將作為我們將在下一步創建的VLAN介面的「父介面」。

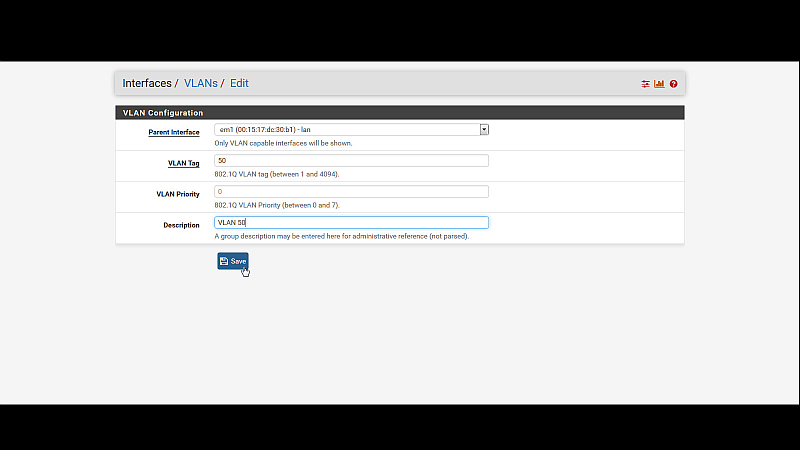

接下來，導航到網路介面->介面分配 > VLANs，選擇「+添加」圖標。 在隨後的頁面中，從「父介面」下拉列表中的選項中，選擇LAN 2介面「em1」，並在「VLAN 標識」下輸入值50。 在「描述」欄添加該VLAN的可選說明，然後選擇「保存設置」（見下圖）。

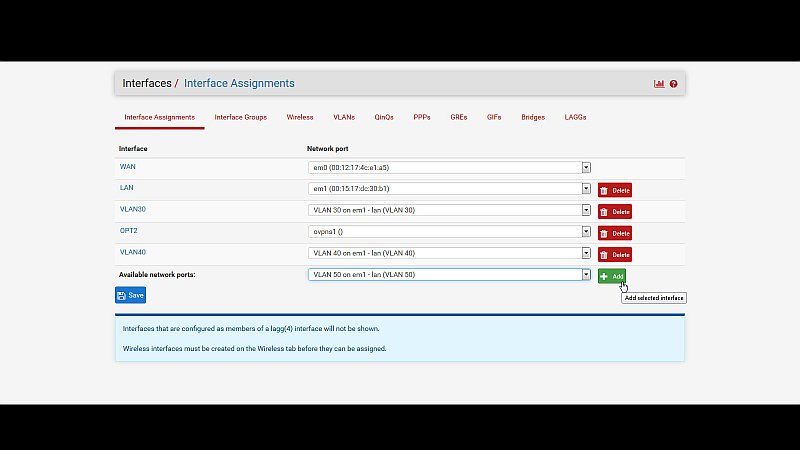

創建VLAN介面后，返回到網路介面->介面分配，在可用網路埠中，選擇「em1上的VLAN 50-opt1，點擊「+ 添加」圖標，然後選擇「保存設置」。

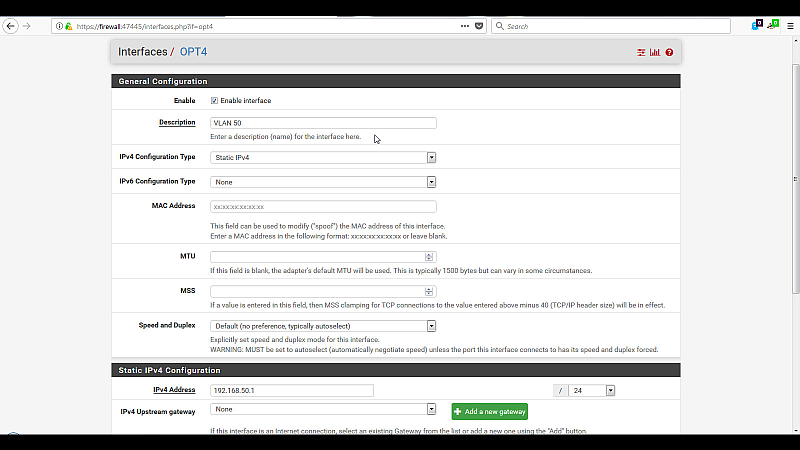

在這個例子中，我們假定pfSense已經將VLAN 50分配為OPT4。 導航到網路介面 - > OPT4並選擇「啟用介面」。 在「描述」欄，將「OPT4」替換為「VLAN 50」，然後從「IPv4配置類型」下拉列表中的選項中選擇「靜態IPv4」。 對於VLAN 50，我們將使用網路192.168.50.0/24，在此介面上分配靜態IP地址192.168.50.1，並在「靜態IP配置」部分下選擇「24」的網路掩碼。 其他參數可以保持其默認值。 完成後選擇「保存設置」和「應用更改」（見下圖）。

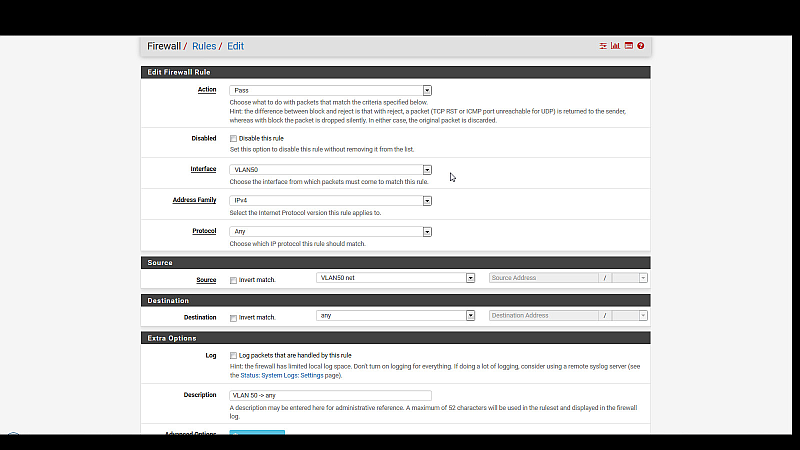

接下來，我們需要為我們的新VLAN構建防火牆規則，以便流量可以從WAN介面入站/出站，也可以接入Internet。 導航到防火牆 - >規則策略，選擇VLAN 50，選擇「添加」圖標創建一個新的規則。 在本例中，我們將為VLAN 50創建一個簡單的出站傳遞規則，類似於典型的LAN出站傳遞規則的配置方式。動作選「通過」 ，協議選「any」，源地址選「VLAN50 net」。 輸入這個新建規則的描述。 其他參數可以保持其默認值。 完成後選擇「保存設置」和「應用更改」（見下圖）。

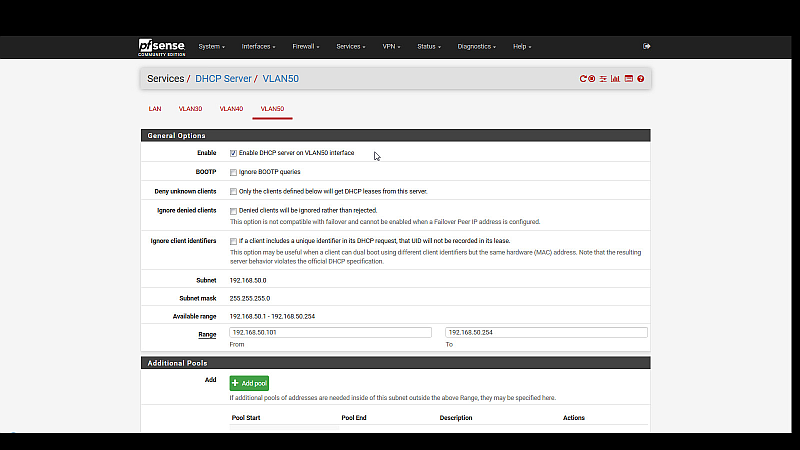

除非打算為主機設備分配靜態IP地址，否則需要為新VLAN配置DHCP伺服器。導航至服務 - > DHCP服務，並選擇VLAN 50介面。選擇「在介面VLAN50上啟用DHCP服務」，然後 輸入IP地址範圍。 pfSense將默認使用分配給此介面的IP地址作為網關地址。 在本例中，網關地址是192.168.50.1。 如果是其他網關，請在「網關」下輸入其他網關的IP地址。 同時輸入DNS地址，其他參數保持默認。 完成後選擇「保存設置」。

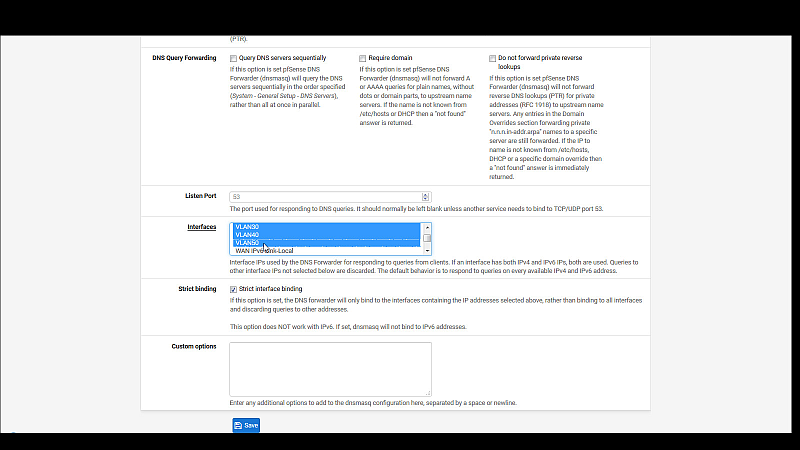

如果在上一步，你沒有指定DNS地址，那還需要導航到服務 - > DNS轉發器 - >介面，並確保DNS轉發器用於響應來自客戶端的查詢介面包含VLAN50，然後「保存設置」並「應用更改」（見下圖）。
至此，配置完成。
要進行測試，請將主機設備（如台式機或筆記本電腦）連接到交換機上的埠19。如果按照前述配置了所有內容，則應該在為VLAN 50網路192.168.50.0/24指定的DHCP地址範圍內收到一個IP地址。默認網關應該是192.168.50.1，DNS應該是你指定的地址，如果pfsense之前已經連接互聯網，你現在應該可以正常訪問網路。

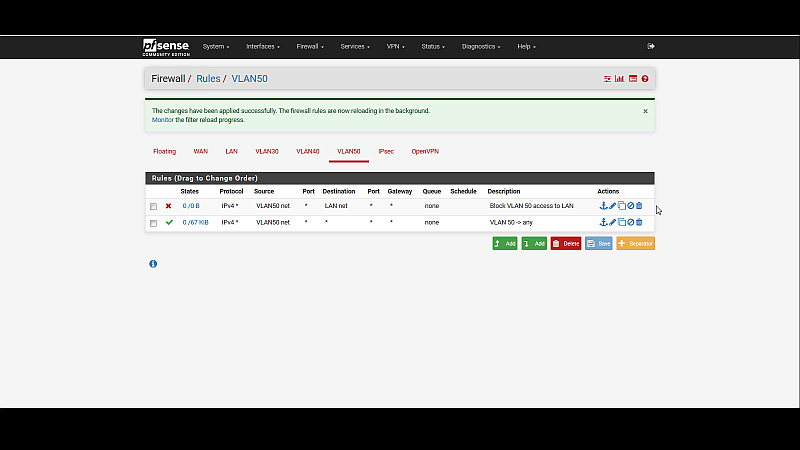

這裡要注意，按照當前配置，每個VLAN都可以路由到所有其他VLAN。如果想禁止某個或某些特定VLAN的通信，則必須創建防火牆規則，明確規定路由方向。要注意的是，pfSense在第一次匹配的基礎上評估防火牆規則（即第一個匹配數據包的規則的操作將被執行）。因此，如果想要阻止所有VLAN 50流量到達LAN，則可以在之前創建的規則之前創建一條規則，阻止VLAN 50與LAN的通信（見下圖）。
總結
如果交換機和網路介面支持VLAN功能，配置pfSense的VLAN可以簡單歸納為以下幾個步驟：
- 在小型企業交換機上創建了一個靜態VLAN，並將該VLAN中繼到pfSense上的LAN介面。
- 創建並添加VLAN介面，創建必要的防火牆規則。
- 為VLAN分配了一個24位掩碼的私有IP子網，使用DHCP給主機分配IP地址。
- VLAN可以共享pfSense的Internet連接。
- 配置pfSense來防止每個VLAN之間的通信。
